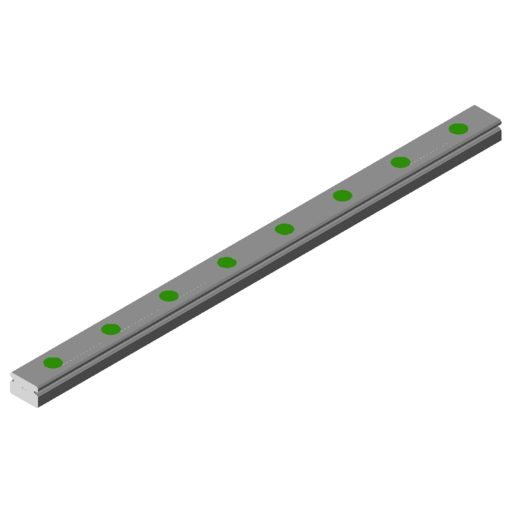

MGNR12R
retail

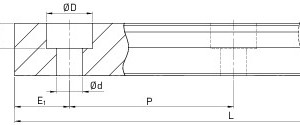

Tabelle Abmessungen Profilschiene MGN_R
Baureihe/
Baugröße Montageschraube
für Schiene [mm] Abmessungen der Profilschiene [mm] Max. Länge
[mm] Max. Länge
E1 = E2 [mm] E1/2 min
[mm] E1/2 max
[mm] Gewicht
[kg/m] CAD
WR HR D h d P
MGNR05R M2 × 6 5 3,6 3,6 0,8 2,4 15 250 225 4 11 0,15 CAD
MGNR07R M2 × 6 7 4,8 4,2 2,3 2,4 15 600 585 5 12 0,22 CAD
MGNR09R M3 × 8 9 6,5 6,0 3,5 3,5 20 1200 1180 5 15 0,38 CAD
MGNR12R M3 × 8 12 8,0 6,0 4,5 3,5 25 2000 1975 5 20 0,65 CAD
MGNR15R M3 × 10 15 10,0 6,0 4,5 3,5 40 2000 1960 6 34 1,06 CAD
Anmerkung:
1. Die Toleranz für E beträgt bei Standard-Schienen +0,5 bis –1 mm, bei Stoßverbindungen 0 bis –0,3 mm.
2. Ohne Angabe der E1/2-Maße wird unter Berücksichtigung von E1/2 min die maximal mögliche Anzahl der Montagebohrungen ermittelt.
3. Die Profilschienen werden auf die gewünschte Länge gekürzt. Ohne Angabe der E1/2-Maße werden diese symmetrisch ausgeführt.
