ColdEND Komplettbausatz
retail
Die ColdEND Minimalmengenschmierung als Komplettbausatz.
Das Set beinhaltet alle zum Aufbau der ColdEND Minimalmengenschmierung benötigten Bauteile.
Farben und Leitungslängen können über die Dropdown-Menüs individuell zusammengestellt werden.
Der Bausatz enhält:

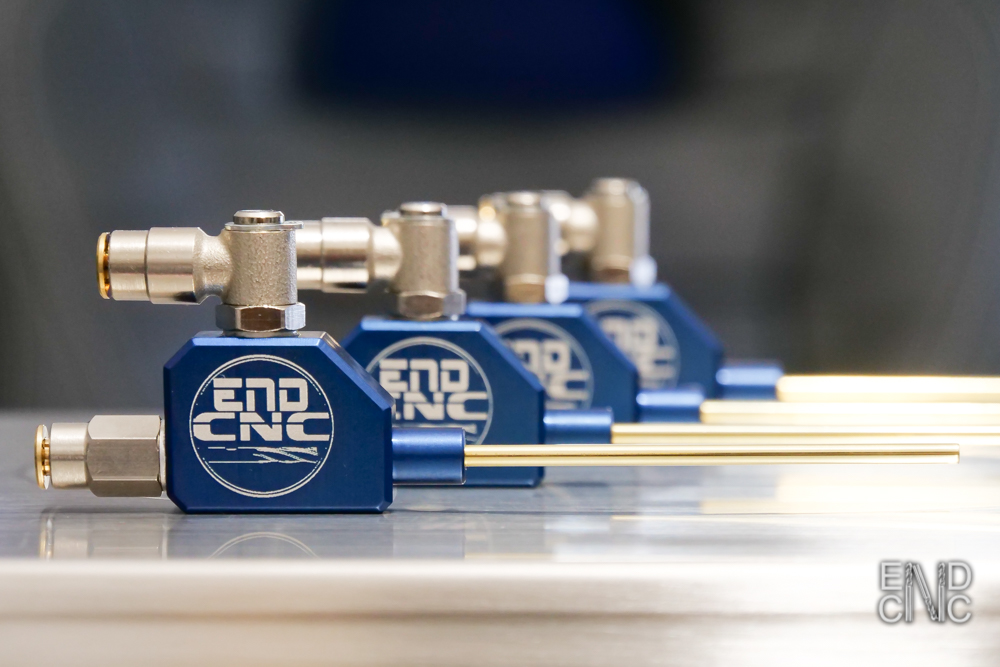

1x Das ColdEND Gen. 2 (verfügbar in rot, blau, oder natur eloxiert)

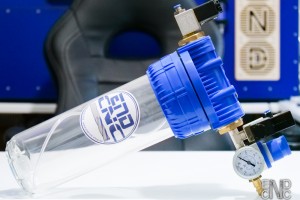

1x Anschlussfertiger Drucktank inkl. Ventile, NW 7.2 Kompressoranschluss und Druckminderer

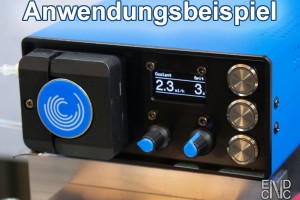

1x Gehäusebausatz für die Pumpensteuerung (verfügbar in rot, blau oder anthrazit)
1x Graviertes Schalter und Tasterset (enthalten sind hier 2 Schalter für Luft bzw. Kühlmittel und Luft, sowie ein Taster für die Schnellpumpfunktion)
1x Die Pumpensteuerungsplatine mit 1.3" Display (fertig aufgebaut und programmiert, inkl. Kabelsatz und nicht verlöteter Potis)
1x Peristaltikpumpe
2x Schlauchverbinder (um die Pumpe mit dem PA 6.6 Schlauch zu verbinden)
2x Schnellverbinderklemmen, 5-Fach für die interne Verdrahtung 24V+ und 24V-
2x Schnellverbinderklemmen, 3-Fach für die interne Verdrahtung der Ventile
1x Schlauchpaket in 3 m Länge (auch in den Längen 5, 7 und 10 m erhältlich. Der Grundpreis pro Meter ist hier 2 Euro. In Worten: Zwei Euro)
1x Leitung für die Ventile in 6m Länge (auch in 10 m erhältlich. Der Grundpreis pro Meter ist hier 1 Euro. In Worten: Ein Euro)
4x Aderendhülsen 0.5mm² für den Anschluss der Leitung in den Ventilen
Als Werkzeug werden benötigt:
Crimpzange für die Aderendhülsen
Lötkolben, Lötzinn und etwas Löterfahrung
Schraubendrehersatz
Innenechskantschlüsselsatz
Kunststoffseitenschneider oder Cuttermesser um die Schläuche gegebenenfalls anpassen zu können
Abisolierzange und Seitenschneider für die Verdrahtung
Den passenden Kühlschmirstoff finden sie ebenfalls im Shop oder aber ganz einfach weiter unten direkt verlinkt. Er ist in 1 und 5 L Gebinden erhältlich.
Den Drucktank und die Pumpe bitte nur mit dem von mir angebotenem Jokisch S3G oder anderen, nicht aggressiven Kühlschmierstoffen verwenden. Alkoholische Gemische z.B. entziehen dem Acryl des Tanks das Wasser und lassen ihn spröde werden. Shell Fenella z.B. weicht die Silikonschläche der Pumpe auf, sodass sie sich weiten und unter Umständen platzen.
WEEE-Reg.-Nr.: DE 22128163
Aktuelle Firmware https://github.com/hausen8/cold-end
